通常パケット¶
JVMAモジュール通信における【通常パケット】の具体的な構成と、その内容の見方について詳しく説明します。
全体の構造¶
通常パケットは以下の順序で構成されています。
STX → テキスト種別 → データ長 → ブロック番号（必要に応じて） → レコード部 → ETB/ETX → BCC

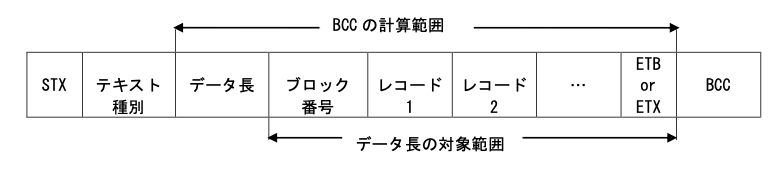

図解（例）¶
各フィールドの詳細と見方¶
スタートキャラクタ（STX）¶
内容：
0x02です役割：パケットの開始を示すシグナルです
見方：パケットの最初に常に現れる 1 バイトです
テキスト種別¶
内容：1 バイト文字コードです
'S'(0x53)（通信規格選択）'P'(0x50)（パスワード）'C'(0x43)（コマンド）'D'(0x44)（設定データ・取得データ）'V'(0x56)（バージョン）'T'(0x54)（テストモード）
役割：通信内容の種類を識別します
見方：1 バイトの文字コードです。例：
'P'はパスワード関連です
データ長¶
内容：2 バイト BCD です
例：
0x05 0x12→ 0x0512（512 バイト）役割：レコード部のバイト数を示します
見方：最大 1024 バイトまで対応しています。重要な値です
補足：
レコード部は AsReader と自動販売機で中継伝送されるデータの本体です。
先頭 1 バイトは ブロック番号 となり、その後にレコードが続きます。
詳細については JVMA の仕様を参照してください。
ブロック番号（任意）¶
内容：1 バイト BCD（
0x00〜0x99）です役割：分割送信時の順序管理に使用します
例：
0x00は最初のブロックです
レコード部¶
内容：実データです
役割：通信のメイン情報です
見方：複数レコードが含まれる場合があります
終了キャラクタ（ETB/ETX）¶
内容：
ETB：
0x17（中間ブロック終端）ETX：
0x03（最後のブロック終端）
役割：データの区切り／終了を示します
見方：必ずパケットの末尾に存在します
BCC（Block Check Character）¶
内容：1 バイトのチェック値です
役割：パケット整合性の検証に使用します
算出方法：STX〜ETB/ETX までの全バイトの XOR 結果です
実際のパケット例¶
02 50 00 05 00 41 42 43 44 45 46 17 1A
02：STX です50：テキスト種別'P'（パスワード）です00 05：データ長（5 バイト）です00：ブロック番号です41 42 43 44 45：レコード部（ASCII"ABCDE") です17：ETB です1A：BCC です
この例では、パスワード関連データの送信を示しています。
まとめ¶
通常パケットは STX と ETB/ETX により明確に区切られます
各フィールドを正しく解釈することが解析の基本です
特に「データ長」と「BCC」は要確認です
肯定応答パケット（ACK）¶
構成¶
フィールド |
サイズ |
内容 |
役割 |
ACK |
1byte |
|
肯定応答識別子です |
ステータス |
1byte |
|
応答ステータスです |
内容例¶
06 00→ 正常応答です06 01→ 通信開始ステータスです06 02→ 通信確立です06 03→ コマンド認証成功です
詳細はACKステータスを参照してください
否定応答パケット（NAK）¶
構成¶
フィールド |
サイズ |
内容 |
役割 |
NAK |
1byte |
|
否定応答識別子です |
ステータス |
1byte |
|
否定理由コードです |
内容例¶
15 01→ JVMAモジュールがビジー状態です15 04→ BCCエラーなど通信エラーです
詳細はNAKステータスを参照してください
解析のポイント¶
ACKが来れば正常、NAKが来れば失敗です
NAKステータスコードを確認して原因を特定してください
